在使用高壓開關特性測試儀檢測斷路器動作特性時，除了合閘時間、分閘時間、同期性等參數外，還會看到“合閘過沖”與“分閘過沖”兩個指標。
這兩個參數反映的是斷路器觸頭在動作終點處的慣性運動程度，是判斷機構機械性能和緩沖裝置狀態的重要依據。

什么是合閘過沖？

合閘過沖是指斷路器在合閘動作過程中，觸頭在閉合到位后，由于慣性繼續前行超出正常合閘位置的距離。

簡單理解：
當斷路器合閘時，動觸頭在電磁力或彈簧力作用下高速運動，與靜觸頭接觸后仍具有動能，如果緩沖裝置吸收不完全，觸頭就會“多沖一點”，超過了規定的合閘終點位置。

隨后，觸頭會在彈力作用下略微回彈到正常位置。這個“超出的那一段位移”就是合閘過沖量。

? 它反映了：

◆ 合閘機構的慣性大小

◆ 緩沖裝置（阻尼器）的有效性

◆ 動觸頭與靜觸頭配合的穩定性

一般情況下，合閘過沖量應當較小且平穩。如果過沖太大或波形劇烈震蕩，說明緩沖裝置性能下降、機構間隙過大或彈簧力異常。

什么是分閘過沖？

分閘過沖是指斷路器在分閘過程中，觸頭從分離位置繼續向外移動，超過正常分閘終點位置的那一段距離。

打個比方，分閘時動觸頭在彈簧力作用下迅速脫離靜觸頭，如果緩沖裝置吸能不足，觸頭會因?yàn)閼T性“沖過頭”，再輕微回彈到穩定的斷開位置。

? 它反映了：

◆ 分閘時機構的制動能力

◆ 緩沖器吸能效果

◆ 機械震動與回彈狀況

正常的分閘過沖量應較小且波形平穩。如果分閘過沖過大，可能意味著阻尼器失效、傳動連桿松動或機構部件磨損。

合閘過沖與分閘過沖的區別

從本質上看，這兩個參數都屬于“慣性位移”范疇，只不過發生的方向相反：

◆ 合閘過沖：觸頭向前動作時的多余位移；

◆ 分閘過沖：觸頭向后動作時的多余位移。

合閘過沖過大，會造成觸頭接觸震動，甚至損傷觸頭；
分閘過沖過大，則可能導致觸頭撞擊、緩沖損壞或機械部件疲勞。
兩者都是機構“機械穩定性”不良的表現。

過沖量的判斷與波形分析

在使用高壓開關特性測試儀時，儀器會通過位移傳感器繪制觸頭行程曲線。
在波形圖上，合閘過沖表現為曲線在到達合閘終點后繼續上升一小段再回落；
分閘過沖則表現為曲線在分閘終點后繼續下降一小段再回彈。

工程人員通過觀察波形的平滑度、回彈幅度及過沖比例，就能判斷斷路器機構是否動作平穩。
一般情況下，過沖量不應超過額定行程的5%～10%，具體值以廠家標準為準。

導致過沖的常見原因

◆ 緩沖裝置性能下降（油壓緩沖器老化、密封漏油）；

◆ 機械傳動間隙過大（連接桿松動、銷軸磨損）；

◆ 彈簧力或電磁力過強（造成觸頭速度過高）；

◆ 潤滑不良或裝配偏差（影響運動阻尼）；

◆ 觸頭回彈問題（觸頭壓力彈簧疲勞）。

出現明顯的過沖現象時，應及時檢查緩沖器與傳動機構，必要時更換磨損件或調整彈簧張力。

合閘過沖與分閘過沖是斷路器觸頭動作慣性與緩沖性能的重要體現。
它們并非越小越好，而應保持在穩定、平滑、符合標準的范圍內。
通過高壓開關特性測試儀進行波形分析，可以快速發現過沖異常，從而評估斷路器機械健康狀態。

在實際維護中，若測試中出現過沖過大或波形震蕩，應重點檢查緩沖裝置與機構傳動部分，確保斷路器動作平穩可靠。

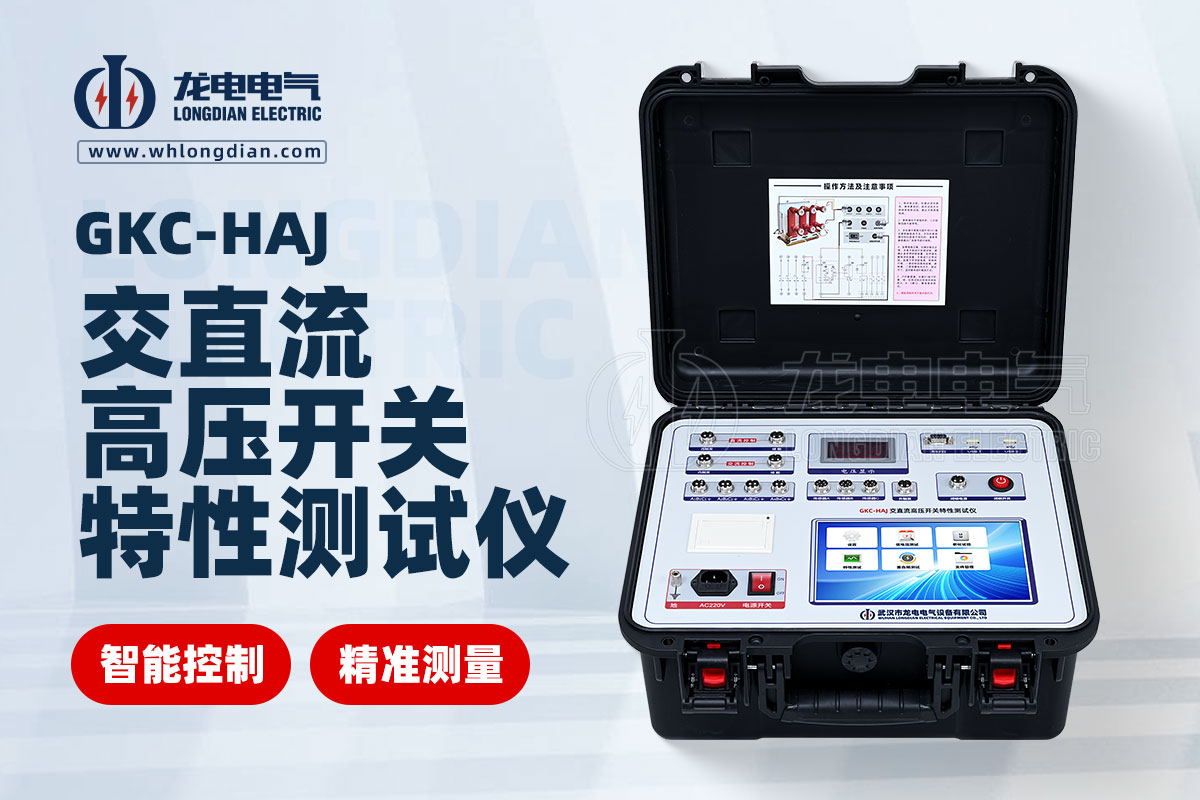

武漢龍電電氣生產的高壓開關特性測試儀，具備高精度位移采樣和動態波形分析功能，可幫助試驗人員直觀判斷斷路器合、分閘過沖的程度與原因。
