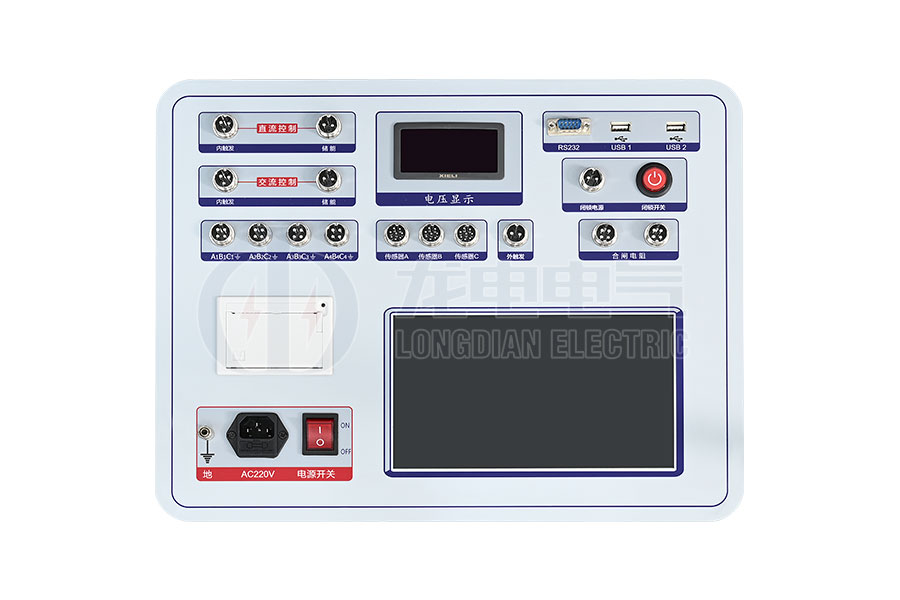

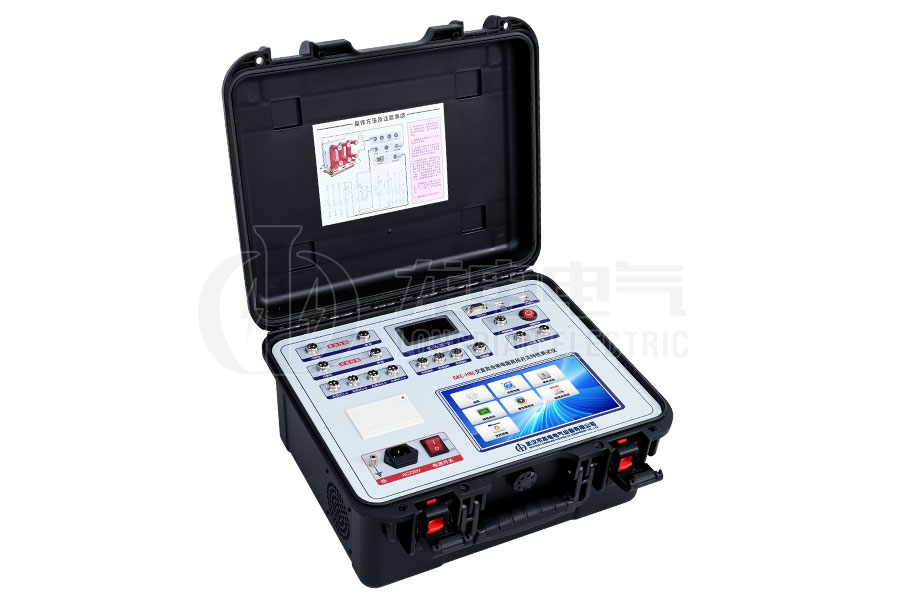

GKC-HBJ交直流合閘電阻斷路器特性測試儀是一款專為電力系統高壓斷路器（包括SF6開關、真空開關、油開關等）設計的綜合性測試設備。集交直流操作電源輸出、機械特性測試、合閘電阻測量于一體，適用于變電站、發電廠等現場環境。儀器可精準測量斷路器分合閘時間、速度、行程、彈跳、同期性及合閘電阻值等關鍵參數，支持12路斷口信號采集與6路合閘電阻測試，為高壓開關的狀態評估與故障診斷提供全面數據支撐。

產品別稱：高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

交直流雙電源輸出

◆ 內置可調操作電源：提供DC 6～270V（20A）和AC 6～270V輸出，滿足各類斷路器線圈驅動需求。

◆ 支持外觸發模式：兼容現場交流/直流控制電源（10-300V），解決永磁開關、大電流線圈等特殊驅動難題。

合閘電阻專項測試

◆ 精準測量：支持3/6路合閘電阻投入時間及阻值測量（范圍30Ω～10kΩ，精度≤1%）。

◆ 動態分析：同步記錄電阻投入瞬間的時間參數與機械動作特性。

全功能機械特性測試

◆ 多參數覆蓋：分合閘時間（0.01ms分辨率）、彈跳時間/次數、同期性（相間/相內）、行程、速度（0.01m/s分辨率）。

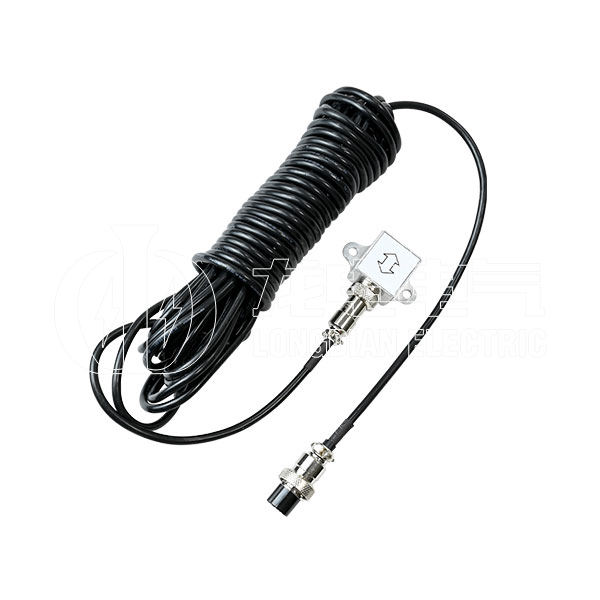

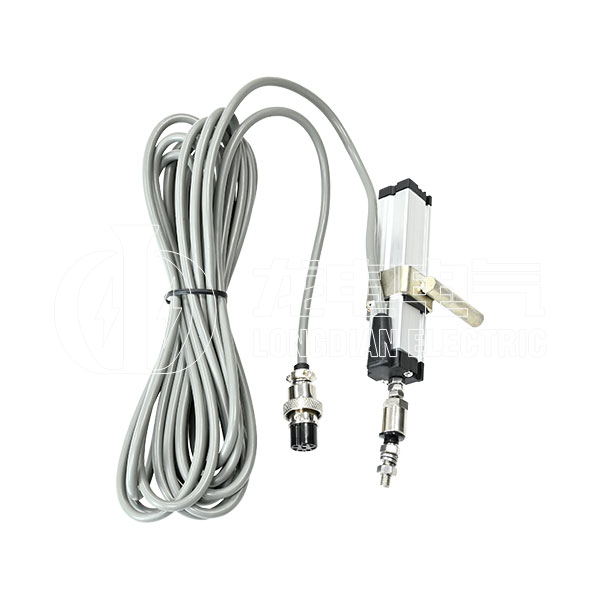

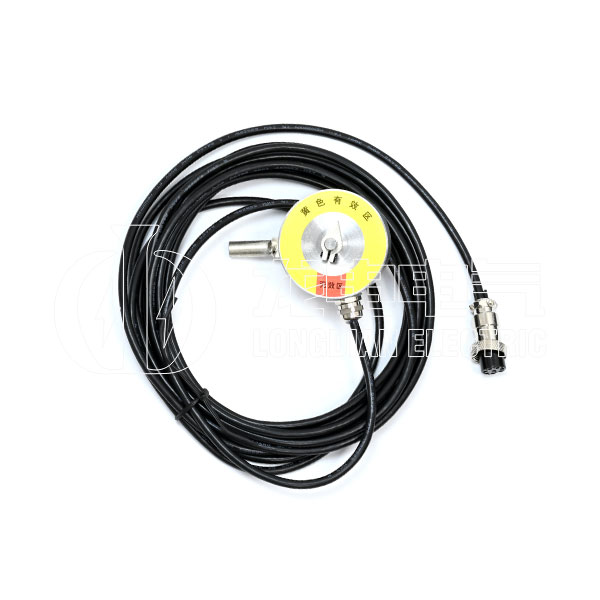

◆ 速度適配靈活：兼容直線/旋轉/加速度/激光傳感器，支持0-300mm行程測量。

智能化操作平臺

◆ 嵌入式工控系統：9英寸彩色觸摸屏，Windows操作界面，支持中英文輸入。

◆ 數據圖形同屏顯示：一次動作獲取全部數據及運動曲線，支持速度再計算與包絡線對比分析。

強抗干擾與安全性

◆ 工業級防護：內置抗干擾電路，適用于500kV變電站等強電磁環境。

◆ 多重安全設計：接地保護、短路報警、觸發時間限流（防線圈燒毀），操作前強制接地提示。

高效現場適配性

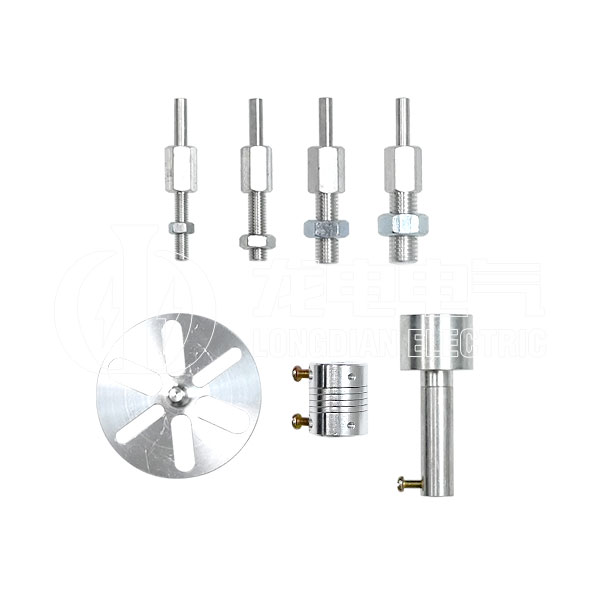

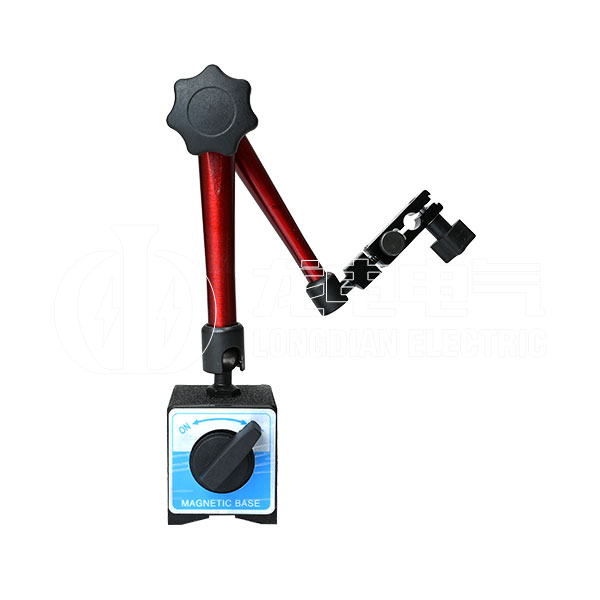

◆ 傳感器萬能安裝：標配磁性支架、U型接口及轉接頭，適配ZN28、VS1、VD4、SF6等各類開關結構。

◆ 便攜設計：體積400×263×175mm，-20℃～+50℃寬溫工作，內置30,000組數據存儲。

擴展功能豐富

◆ 低電壓試驗：可整定分合閘動作電壓值，驗證斷路器低電壓可靠性。

◆ 重合閘測試：自定義合分、分合、分合分時序，測量無電流間隔時間。

◆ 數據管理：USB接口導出數據，熱敏打印機現場報告生成，支持WiFi聯機（選配）。
